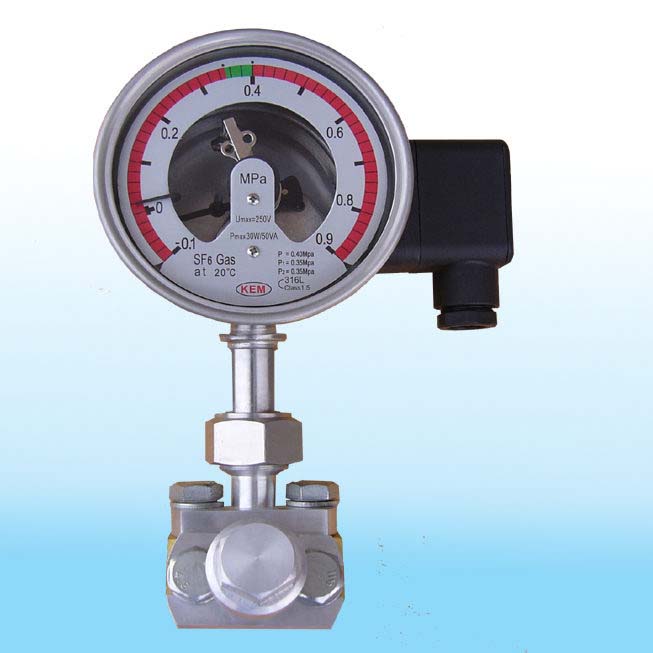

SF6氣體密度繼電器工作原理
1.它是以密封在波紋管1外側的與斷路器中SF6氣體連通的SF6氣體包，通過以軸5為支撐點的杠桿6，與密封在波紋管2外側的標準氣體包3進行比較，帶動微動開關電觸點4動作，實現其發信號和閉鎖功能。
2.當斷路器退出運行時，而且斷路器中SF6氣體在額定密度或壓力時的溫度與外界環境溫度相等時，波紋管1外側SF6氣體的狀態與波紋管2外側標準SF6包3的狀態相同，以軸5為支撐點的杠桿6保持在某一平衡位置，使微動開關電觸點4在打開位置，隨著環境溫度的變化，兩側的SF6氣體的壓力同時發生變化，因此，作用在以軸5為支撐點的杠桿仍然保持在某一平衡位置，微動開關電觸點4仍然保持在打開位置不變。
3.當斷路器退出運行時，而且斷路器中SF6氣體的溫度與外界環境溫度相等時，如果斷路器泄漏SF6氣體，波紋管1外側SF6氣體的壓力將會減小，波紋管2外側的標準SF6氣體包3的壓力保持不變，杠桿6失去平衡，其結果兩端將會發生逆時針轉動，達到新的平衡位置，漏氣到一定程度時，就會使微動電接點4不同功能的電觸點分別閉合，發出不同的指令或信號，實現其不同的功能。
4.當斷路器投入運行時，標準SF6氣體包3還是在環境溫度下，由于負荷電流通過回路電阻時消耗的電功率轉化為熱能，使斷路器內的SF6氣體升溫，產生壓力增量，即：波紋管1外側SF6氣體的壓力將會增大，就會推動杠桿6繞軸5順時針轉動，使微動開關電觸點4不會閉合。在這種情況下，如果斷路器泄漏SF6氣體，波紋管1外側SF6氣體的壓力將會減小。但是，由于溫升的作用，要比斷路器退出運行時泄漏更多的SF6氣體，才能使微動開關電觸點4閉合。
