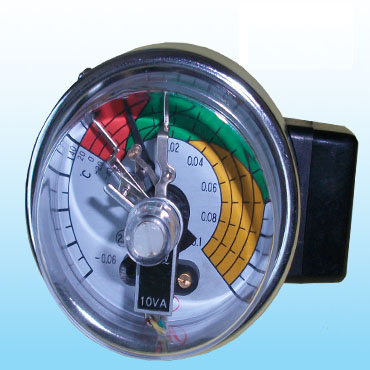

1.當密度表沒有安裝使用時，如果環境溫度是20℃，，指針2指向0MP，但如果環境溫度不是20℃時，因為雙層金屬帶3是按照環境溫度與20℃的差進行補償的，所以，當環境溫度高于20℃時，雙層金屬帶3伸長，其下端將向5的方向發生位移，帶動齒輪機構和指針2向密度或壓力指示值減小的方向移動，指針2的讀數小于0MP；否則，當環境溫度低于20℃時，齒輪機構和指針2將向密度或壓力指示值增大的方向移動，指針2的讀數大于0MP。
2.斷路器又叫空氣開關，是一種很基本的低壓電器，斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源的能力。它可用來分配電能，不頻繁地啟動異步電動機，對電源線路及電動機等實行保護，當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路，其功能相當于熔斷器式開關與過欠熱繼電器等的組合。而且在分斷故障電流后一般不需要變更零部件，一獲得了廣泛的應用。 充SF6氣體的過程中，隨著氣體壓力的逐步升高，彈性金屬曲管1的端部向4的方向發生位移，雙層金屬帶3始終按20℃進行補償，也隨著向4的方向發生位移，帶動齒輪機構和指針2向密度或壓力指示值增大的方向移動，其指示值變大。密度表或壓力表
壓力表
壓力表是以大氣壓力為基準,用于測量大于大氣壓力的儀表。壓力表是常見的計量器具，能直觀地顯示出各個工序環節的壓力變化，洞察產品或介質流程中的條件形成，監視生產運行過程中的安全動向，并通過自動連鎖或傳感裝置，構筑了一道迅速可靠的安全保障，為防范事故、保障人身和財產安全發揮了重要作用，被稱作安全的“眼睛”。
3.當斷路器充入SF6 氣體后，等待一段時間，使SF6斷路器內部溫度升高至與外部環境溫度達到平衡后，調整SF6氣體至額定密度或壓力值，這時，不管SF6氣體受環境溫度的影響使其壓力增大還是減小，由于雙層金屬帶3的溫度補償作用，密度表的指針始終指向20℃時的額定壓力或密度值不變。
4.當斷路器退出運行后，如果斷路器內部SF6氣體的溫度與外部環境溫度達到平衡時，其指示的密度或壓力值將不隨外部環境溫度的變化而變化。當環境溫度升高時，斷路器內部SF6氣體的溫度也隨著升高，壓力也隨之增大，彈性金屬管1的端部向4的方向移動，有帶動指針向密度或壓力值增大的方向移動的趨勢，但是，由于雙層金屬帶3隨環境溫度升高而伸長，其下端向5的方向移動，那么，兩者的變化量完全抵消，其結果是指針的指示值不變，即：自動折算到20℃時的密度或壓力值保持不變，反之，當環境溫度降低時，指針的指示值也保持原來的密度或壓力值不變。
5.當斷路器由于某種原因，如漏氣或做試驗時取氣等，使SF6氣體質量減少，壓力變小，彈性金屬管1的端部向5的方向移動，環境溫度引起的壓力變化由雙層金屬帶3進行補償，帶動指針2向指示值減小的方向移動，其結果是指針指示的密度或壓力值變小。由于密度表帶有兩對電接點，供SF6氣體密度降低時發信號和閉鎖斷路器用，指針2降到一定的位置就發補氣信號或閉鎖斷路器。
使用SF6氣體密度表或壓力表
壓力表是以大氣壓力為基準,用于測量大于大氣壓力的儀表。壓力表是常見的計量器具，能直觀地顯示出各個工序環節的壓力變化，洞察產品或介質流程中的條件形成，監視生產運行過程中的安全動向，并通過自動連鎖或傳感裝置，構筑了一道迅速可靠的安全保障，為防范事故、保障人身和財產安全發揮了重要作用，被稱作安全的“眼睛”。
的注意事項。密度表只有在SF6斷路器退出運行時，而且在斷路器內外溫度達到平衡之后，才能準確測量出SF6氣體的密度或壓力值；SF6斷路器在運行時，密度表讀數誤差的大小，取決于斷路器的負荷電流和回路電阻
電阻
電阻，物質對電流的阻礙作用就叫該物質的電阻。電阻小的物質稱為電導體，簡稱導體。電阻大的物質稱為電絕緣體，簡稱絕緣體。所引起的溫升的大小。
