差壓變送器該如何接線?安裝、使用必須知道的這點兒事~
作者:admin  來源:本站  發表時間:2019-11-13 08:20:52  點擊:2067
1.拆下電子外殼。

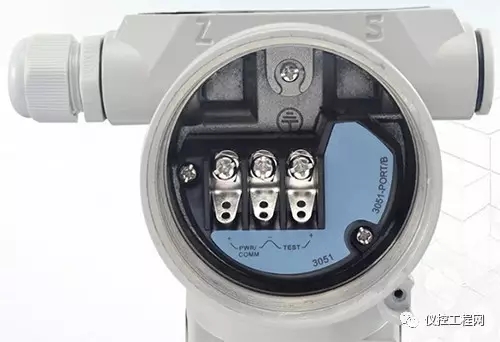

2.將正極導線接到“PWR/COMN”接線端子上,負極導線接到“-”接線端子上。注意不得將帶電信號線與測試端子(Test)相連,因通電將損壞測試線路中的測試二極管。應使用屏蔽的雙絞線以獲得最佳的測量效果,為了保證正確通訊,應使用24AWG或更高的電纜線。
3.用導管塞將變送器殼體上未使用的導管接口密封。

4.重新擰上表蓋。

差壓變送器的安裝圖可詳見:“壓力變送器安裝示意圖與說明

1.差壓變送器在工藝管道上的安裝位置與被測介質有關,為了獲得較好的安裝效果,應注意考慮下面情況:

  1. 防止變送器與腐蝕性或過熱的被測介質直接接觸;

  2. 防止渣滓在引壓管內沉積,堵塞;

  3. 正負壓兩側引壓管的長度應盡量相同;

  4. 正負壓兩側引壓管內的液柱壓頭應保持平衡;

  5. 引壓管安裝在溫度梯度和溫度波動最小的地方。

2.測量液體流量時,差壓變送器應安裝在被測管道的旁邊或下面,以便氣泡排入管道中;
3.測量氣體流量時,差壓變送器應安裝在被測管道的旁邊或上面,以便積聚的液體容易流入管道中;
4.測量蒸汽流量時,差壓變送器應安裝在被測管道的下面,以便冷凝水能充滿在引壓管中。
應特別注意,測量蒸汽或其它高溫介質時,要防止差壓變送器接觸介質的溫度超過變送器使用的極限溫度。

;
