一、概述
我公司生產的無線壓力變送器系采用中美合資麥克擴散硅傳感器和目前性能及穩定性都非常卓越的Motorola超低功耗的微處理器及高精度傳感器信號處理電路為一體的智能化壓力檢測儀表；在此基礎上加入了無線遠傳模塊，可與我們的智能無線接收終端組成壓力采集系統。本系統改變以往工業上大部分采用RS485和4～20mA電流信號的傳輸方式和開關電源供電模式，而采用3.6V的鋰電池供電；從而簡化了安裝方式、節約了客戶布線的成本，真正達到節能環保的目的。該產品廣泛應用于各種工業測壓系統中，如油田、電力、石化和一些布線不方便的場合。
2、系統原理
將本儀表的安裝在管道上，當管道中的介質作用于敏感元件上，使之受壓，其內部電路檢測出與過程壓力成正比的電信號，通過線性放大電路對該信號進行精確的放大、補償?shù)忍幚砗�，進入微處理器進行數據的測量、處理、顯示，并將測量數據無線傳輸?shù)竭h(yuǎn)方的終端設備上。
二、主要技術指標
1) 量程：0～70（MPa）；
2) 供電電源：兩節3.6V/9Ah鋰電池；
3) 精度：0.2級，0.5級，1.0級；
4) 顯示：四位靜態液晶，顯示清晰、無殘留；
5) 過載：150%FS；
6) 傳輸距離：視距 >150米；
7) 采用鋁合金外殼、堅固、耐腐蝕；
8) 環境溫度：-30℃～+85℃；
9) 環境濕度：＜95%RH；
10) 零點溫度漂移：±0.015%FS/℃；
11) 靈敏度溫度漂移：±0.015%/℃；
12) 適用介質：油、氣、水等液體；
13) 防爆等級：EXdⅡBT4；
14) 頻率：中心頻率433MHz；
15) 可與配套的接收機組網；
三、安裝尺寸及接口說明
1、外形尺寸圖

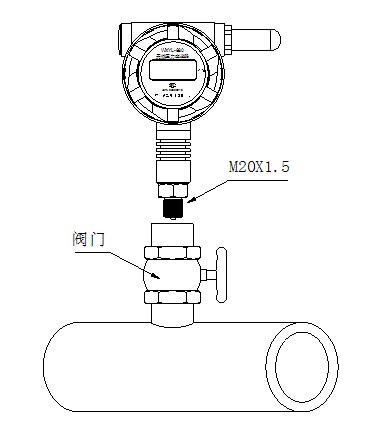

2、安裝示意圖:
無線壓力變送器一般采用M20×1.5的連接安裝方式，也可根據用戶的要求設計制造不同的安裝接口和方式。
3、供電方式：
無線壓力變送器使用兩節高性能、大容量的鋰電池供電，一般可使用1.5年以上；更換時，打開壓力表的后蓋將電池從電池盒拿出，換上新電池即可。
