一、用途
XY系列寬量程活塞式壓力計是我廠按照國家最新“活塞式壓力計”檢定規程(JJG59-2007)要求新研發設計制造。由于活塞式壓力計的關鍵部件使用了高硬度和低溫度線膨脹系數的碳化鎢材料, 從而提高了活塞的耐磨性 ,因此受壓力后形變極小(可忽略不計),性能極其穩定�;钊墓ぷ鹘橘|(zhì)采用了癸二酸二異辛酯,從而使壓力計具有極高的靈敏度。
由于采用了新材料、新技術、新工藝,所以新的活塞式壓力計的各項技術指標有了
很大提高。從而廣泛用來檢定數字壓力計、精密壓力表、壓力變送器、壓力傳感器等壓力儀器儀表。
二、性能特點: 1. 活塞和活塞缸均采用高強度、高硬度、和低溫度線脹系數的硬質合金碳化鎢材料經過精心研磨制成,工作環境溫度寬,性能穩定 20±5℃。
2. 負荷重心低,砝碼通過掛籃直接加在活塞上,活塞運轉平穩,壓力波動極小,示值準確。
3. 25MPa以上傳壓介質采用粘度很小的癸二酸二異辛酯,從而保證壓力計有極高的靈敏度。
4. 壓力計所用砝碼全部采用無磁不銹鋼材料制做。
5. 活塞工作位置用位移傳感器監測,活塞上下行程為±1.5mm,儀表顯示具有靈敏、醒目、準確等優點。
6. 量程寬,在下限1MPa時,基本誤差為±0.02%或±0.05% ,一臺XY1000型壓力計,可抵目前國產測量上限 6、60、100MPa 三臺壓力計使用。
7. 加壓調節輕便省力,即使在100MPa壓力時也能輕松自如。
三、主要技術參數
1. 測量范圍和測量準確度等級
在環境溫度(20±2) ℃,溫度波動不大于0.5℃條件下其測量準確度等級見表一
型 號
|
測 量 范 圍(MPa)
|
準 確 度
|
XY-6K
|
0.04~0.6
|
±0.05%
±0.02%
|
XY-60K
|
0.1~6
|
XY-600K
|
1~60
|
XY-1000K
|
1~100
|
XY-1600K
|
2~160
|
XY-2500K
|
5~250
|
XY-2.5K
|
-0.01~0.25
|
真空活塞式壓力計
|

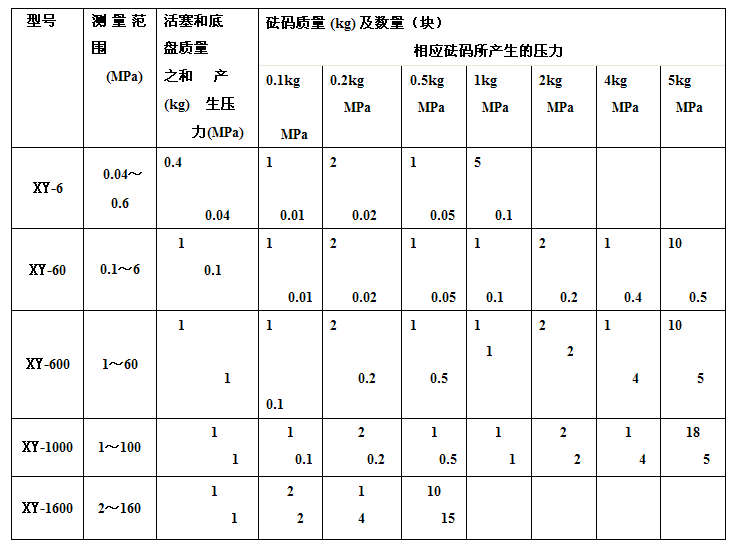

2. 砝碼的質量和數量見 表二
四:使用須知
1. 壓力計應放置在堅固無震動的平臺上,壓力計上水平器氣泡應位于中心位置。
2. 使用時環境溫度應在20±2℃,其波動不大于±0.5℃的環境內。
3. 傳壓介質25MPa以下壓力計,取煤油和變壓器油的混合油,20℃時粘度(9-12)mm2/s,大于25MPa壓力計應采用癸二酸二(2-乙基已基)酯,其20℃時的粘度為(20-25)mm2/s,酸值均不大于0.05K0Hmg/g。應經常保持清潔,定期更換。
4. 砝碼加減應當心,不得碰撞砝碼掛籃,以免活塞折斷。
5. 壓力計測量基準線(活塞下端面)應與被測量?jī)x器在同一水平面上,若不在同一水平面上且相差較大時應進行示值修正(若被測儀器為活塞壓力計,并用起始平衡法測量時可不修正)。
6. 應按有關規定進行周期檢定。
日常保養維修常識
1. 應經常保持壓力計清潔,壓力計不放在濕度過大的環境中,以免銹蝕。
2. 快速接頭和活塞缸下端O形圈較易損壞,、若發現泄漏應予以更換。
3. 油杯中液面應經常高于油杯過濾器罩子上端面,若一時疏忽,空氣將進入預壓泵中,
造成預壓泵失效。這時應擰松預壓泵進油接頭,使空氣隨液體流出而流出,當液體
呈連續流出時,即可擰緊接頭,恢復預壓泵功能。
注意事項:
初次使用或清洗油杯后,新加油時加油泵可能不泵油,這時需要卸下加油泵的活塞桿,在活塞桿中注入少量油,然后再重裝好即可。
