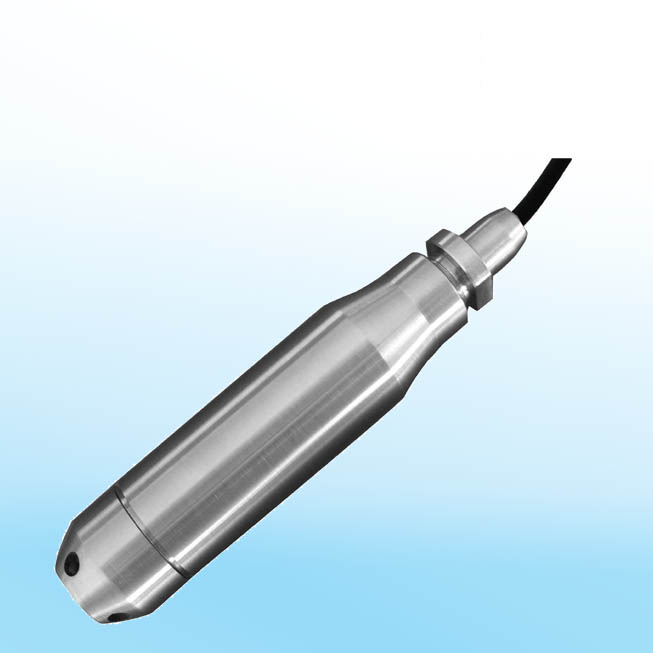

一、產品簡介
XF18投入式液位變送器由全密封隔離膜充油液位傳感器和儀表專用電路組成，產品采用獨特的工藝密封機構形式，防浸漏性能好，可長期在液體中可靠工作。產品具有精度高、穩定性好、壽命長、安裝方便等優點。廣泛用于水廠、煉油廠、化工廠、玻璃廠、污水處理廠、高樓供水系統、水庫、河道、海洋等對供水池、配水池、水處理池、水井、水罐、水箱、油井、油罐、油池及對各種液體靜態、動態液位的測量和控制。 一體式變送器的零點和量程無需調整，可保證長期穩定性。
二、技術性能
量 程 范 圍
|
0～1、2、5、10、30 …200m
|
過 載 壓 力
|
2倍滿量程
|
測 量 介 質
|
與 316L不銹鋼兼容的液體
|
輸 出 信 號
|
4～20mA 0～10mA 二線制
|
1～5VDC 0～5VDC 三線制
|
供 電 電 壓
|
12～36VDC (標定值為+24VDC)
|
精 確 度
|
±0.2%F.S ±0.3%F.S ±0.5%F.S
|
長 期 穩 定 性
|
≤±0.2%F.S/年
|
補 償 溫 度
|
－ 10～+70℃
|
介 質 溫 度
|
－ 20～+85℃
|
儲 存 溫 度
|
－ 40～+125℃
|
響 應 時 間
|
≤1ms
|
負 載 電 阻
|
R=（U-12.5）/0.02-R D 其中：U為電源電壓，R D 為電纜內阻
|
壽 命
|
＞ 1×10 8 壓力循環 （25℃）
|
膜 片 材 料
|
316L不銹鋼
|
殼 體 材 料
|
1Cr18Ni9Ti
|
壓 力 接 口
|
投入式
|
電 氣 鏈 接
|
電纜出線、接線端子
|
防 爆 等 級
|
ExiaIICT6
|
防 護 等 級
|
IP67
|
三、產品特點
● 316L不銹鋼隔離膜片結構
● 精度高，全不銹鋼結構
● 抗干擾強，長期穩定性好
● 導氣電纜傳輸
● 防結露、防雷擊設計
● 本安防爆
四、外型結構
五 、產品選型
代 碼
|
說 明
|
XF18
|
|
投入式液位變送器
|
| |
I
|
|
一體式
|
II
|
|
分體式
|
| |
FS
|
|
壓力滿量程
|
| |
J
|
|
精 度
|
| |
|
I
|
|
電流輸出
|
| |
V
|
|
電壓輸出
|
| |
M
|
螺紋安裝
|
| |
H
|
電纜線長度
|
