一、用途
可作量值傳遞和高精度測量之用。
二、結構原理和特點

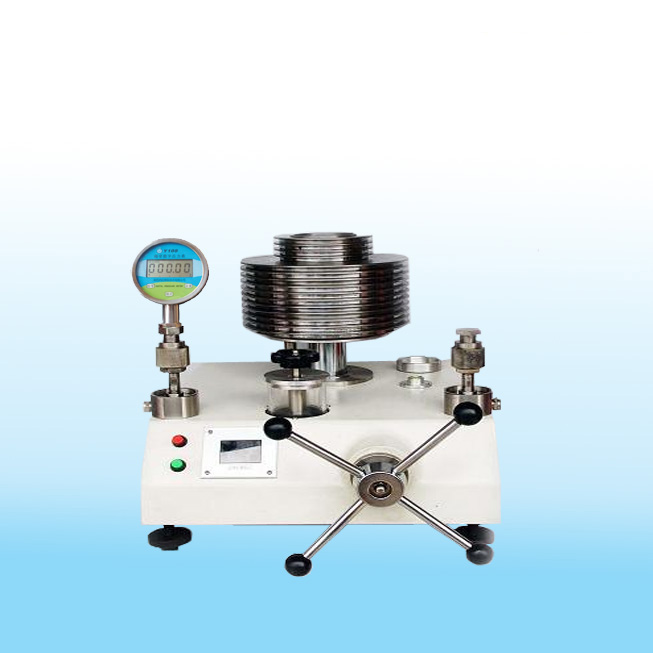

活塞式壓力計（以下簡稱壓力計）的工作原理是基于作用在活塞下端面流體壓力所形成的力與施加于放塞上端砝碼所產生的重力相平衡的原理制成。
本壓力計有下列特點：它的活塞系統（活塞、活塞缸）用碳化鎢制造，因而形變誤差小，溫度附加誤差小、耐磨，能長期保持活塞系統尺寸不變；讀數方便；高于30Mpa的壓力計用癸二酸二（2-乙基已基）酯為傳壓介質，其粘度在20℃時為（20-25）mm2/s,遠小于國內一般壓力計用傳壓介質蓖麻油粘度（900-1100）mm2/s，因而靈敏度大大提高，測量范圍加寬，造壓系統精密度加工，用力輕便、密封可靠；機座用鋁合金制造，質輕、堅固、美觀、導管材料采用1Cr18Ni9Ti不銹鋼管，防銹、美觀、可靠。
三、主要技術參數
1、測量不確定度 表一
|
準確度等級
|
最大允許誤差
|
|
0.05/0.02
|
壓力值在測量范圍下限以下時為測量范圍下限的±0.05%/±0.02
|
壓力值在測量范圍內時，為實際測量壓力的±0.05%/±0.02
|
2、測量范圍及砝碼的質量和數量表二（見下頁）
四、專用砝碼質量計算公式
|
Mj= mj=
|
A0,Pj
|
(1+
|
ρa
|
)
|
[1+(2j-1)λPj]
|
|
g
|
ρm
|
Mj---按次序加載的第j砝碼的質量，㎏；
Pj---在參考溫度和標準重力加速度下，加載第j塊砝碼產生的壓力值，pa或（Mpa）
AO,---在零壓力和參考溫度下，被檢活塞式壓力計活塞有效面積，㎡；
g------使用地點重力加速度，m/s2；
Pa------周?chē)諝獾拿芏�，其值可�?/span>1.2㎏/m3；
Pm---砝碼材料的密度，其值可取ρ碳鋼：7.8*103㎏/m3
|
型號
|
|
XY-6
|
XY-60
|
XY-250
|
XY-600
|
XY-1000
|
XY-1600
|
|
參數
|
單位
|
測量范圍（Mpa）
|
|
0.04-0.6
|
0.1-6
|
0.5-25
|
1-60
|
2-100
|
2-160
|
|
標稱上線
|
MPa
|
0.6
|
6
|
25
|
60
|
100
|
160
|
|
標稱下線
|
MPa
|
0.04
|
0.1
|
0.5
|
1
|
2
|
2
|
|
測量上線
|
MPa
|
0.6
|
6
|
25
|
60
|
100
|
160
|
|
測量下線
|
MPa
|
0.04
|
0.1
|
0.5
|
1
|
2
|
2
|
|
活塞公稱面積
|
Cm2
|
1
|
0.5
|
0.2
|
0.1
|
0.05
|
0.05
|
|
底盤及活塞
|
公
稱質量
|
Kg
|
0.4
|
0.5
|
1
|
1
|
1
|
1
|
|
產生的壓力
|
MPa
|
0.04
|
0.1
|
0.5
|
1
|
2
|
2
|
|
專用砝碼
|
公稱質量
|
Kg
|
0.1;0.5
|
0.5；2.5
|
1；2；5
|
1；2；5
|
0.5；1；2；5
|
0.5；1；2；5
|
|
產生的壓力
|
MPa
|
0.01；0.05
|
0.1；0.5
|
0.5；1；2.5
|
1；2；5
|
1；2；4；10
|
1；2；4；10
|
|
數量
|
個
|
6；10
|
4；11
|
2；1；9
|
2；1；11
|
1；2；1；9
|
1；2；1；15
|
|
接口
|
|
M20*1.5
|
M20*1.5
|
M20*1.5
|
M20*
1.5
|
M20*1.5
|
M20*1.5
|
|
重量
|
㎏
|
35
|
60
|
80
|
90
|
85
|
110
|
|
工作介質
|
變壓器或變壓器油與煤油的混合油20℃時運動度9-12m2/s,酸值不大于0.05毫安KOH/克
|
癸二酸二(2-乙基已基)酯20℃時運動粘度20-25m2/s,酸值不大于0.05毫克KOH/克
|
ρ鋁:2.73*103㎏/m3
ρ 不銹鋼：7.93*103㎏/m3 ρ碳化鎢：14.7*103㎏/m3
λ-----活塞-活塞缸組件的壓力形變系數PaO-1
|
型號
|
測量范圍(MPa)
|
Λ值
|
|
XY-1000
|
2~100
|
7.4×107MPa-1
|
|
XY-1600
|
2~160
|
7.19×10-13Pa-1
|
|
XY-6，XY-60，XY-250，XY-600壓力計形變誤差可忽略.
|
五、使用須知
1、壓力計應放置在堅固無震動的平臺上，壓力計上水平器泡應處于中心位置。
2、使用時，環境溫度應在（20±2）℃，其波動度不大于±0.5℃的環境內。
3、傳壓介質30MPa以下壓力計，去煤油和變壓器油混合物，20℃
時粘度（9-12）m m2/s，大于30MPa壓力計應采用癸二酸二（2-乙基已基）酯，其20℃時粘度為（20-25）m m2/s，酸值均不大于0.05KOH mg/g，應經常保持清潔，定期更換。
4、應嚴格按操作步驟（見后）操作）。
5、砝碼加減應當心，不得碰撞砝碼掛蘭，以免活塞折斷。
6、轉動活塞時，雙手要用力均勻，以免折斷活塞桿。
7、加壓超過60MPa時，應先轉動活塞，再開始加壓。
8、壓力計測量基準線（活塞下端面）應與被測儀器在同一水平面上，如不在同一水平面上且相差較大時應進行示值修正（若被測儀器為活塞壓力計，并用起始平衡法測量時可不修正）。
9、應按有關規定進行周期檢查。
六、操作步驟
1、按裝活塞系統
a、旋出壓力計活塞限位螺釘。
b、將專用工具（見圖三）插入活塞缸中，轉動工具，使工具突出部分進入壓緊螺母槽中，然后逆時針旋轉，直至緊螺母與活塞缸座完全脫離，這時可將專用工具上提，去下壓緊螺母。
然后將專用工具B端插入活塞缸座中，先轉動工具有網紋的橫軸，使工具張大，套入堵頭，隨即旋緊橫軸，加緊堵頭，將工具上提，取出堵頭。
c、觀察活塞缸座中O型圈位是否居中，若不居中，應將放置在居中位置。
d、用潔凈航空氣油洗活塞和活塞缸。
e、用專用工具夾住活塞缸（注意：有編號一端向上），輕輕的垂直放入活塞缸座中，再將壓緊螺母裝在工具上，垂直的放入活塞缸座中，將工具順時針旋轉，當確認壓緊螺母與活塞缸座吻合后，可繼續轉動工具，直至壓緊螺母壓住活塞缸。
f、關閉左側卸壓閥，打開右載止閥和左后側活塞閥。
g、將清潔的傳壓介質倒入油杯中。（出廠時油杯帶有介質）
h、一邊用預壓泵緩緩加壓，一邊觀察活塞缸中有無傳壓介質溢出，當有傳壓介質溢出且不含氣泡時，可將活塞垂直輕輕放入活塞缸座中，然后打開左測卸壓閥使活塞下降至最低位置，隨即關閉卸壓閥，旋緊限位螺釘，上掛蘭。
2、測量
a、調節水平
用水品調節螺釘，使壓力計水平器氣泡處于中心位置
b、以公式計算出各測量點應加的砝碼質量值。
c、將壓力計在規定環境下充分預溫，一般為1-2小時。
d、打開卸壓閥、截止閥,用預壓泵排去內腔空氣，隨即關閉卸壓閥。
e、檢查活塞工作位置指示器。
接通電源，活塞位置指示器指針向最左邊。
f、卸下快速接頭處接頭，關閉卸壓閥用預壓泵加壓，排出內腔空氣，再將壓力計與被測量?jī)x器相連并打開表?xiàng)U截止閥。
g、用預壓泵加壓
在用預壓泵加壓時，當手感內腔已有壓力后，可一邊繼續加壓，一邊退出調壓器絲桿，最長退出長度不得超過50mm，隨即關閉右側截止閥。（注意：退調壓器時不要用力過猛，以免損壞絲桿）
h、在壓力上加放與被測量壓力相應的砝碼，用雙手轉動活塞使其轉動，轉速大約為（30-60）r/min，用調壓器加壓，使活塞上升。當活塞工作位置指示器上指針達到零位附近時讀數（在測量活塞面積時，使兩活塞都保持在工作位置，使安平衡，即可讀數）。
i、第一點讀數后,應用調壓器降壓；使活塞下降至最低位置，然后在壓力計上加放與第二點測量相應的砝碼值，再用調節器加壓并讀數。直至測量完畢（若測量160Mpa，需預壓5分種以上再開始檢測）
j、反行程測量時，仍需用調節器降壓。操作中避免用卸壓閥降壓，特別在高壓測量時，此操作法很可能震斷活塞從而損壞壓力計。
k、測量完畢，應打開卸壓閥，截止閥，將調壓器旋入，恢復原狀，隨即關閉卸壓閥，取下被測量?jī)x器，并在快速接頭外加放堵頭。
七、日常保養維修常識
1、因經常保持壓力計清潔，壓力計不放在濕度過大的環境中，以免生銹。
2、快速接頭和活塞筒下端O型圈較易損壞,若發現泄漏應予以更換.
3、油杯中液面應經常高于油杯過濾器罩子上端面，若一時疏忽，空氣將進入預壓泵中，造成預壓泵失效。這時應擰松預壓泵進油接頭，使空氣隨液體流出而流出，當液體呈連續流出時，即可擰緊接頭，恢復預壓泵功能。
使用說明書下載：新規程活塞式壓力計使用說明書 (注意：下載時請確保本機已安裝PDF瀏覽文件)
